仪器结构

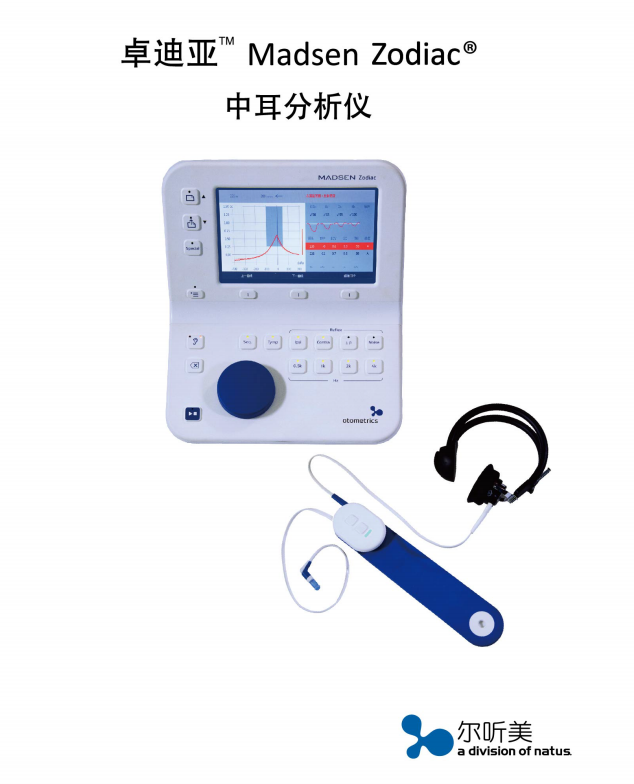

该仪器由两个独立部分组成:主机和输入输出装置。



输入输出装置包括一个TDH39耳机，一个耳塞探头和一个储存了校证数据的NOVRAM及相关电路。输入输出装置上的耳塞探头可与外耳道密合。探头中插有三根小管:第一根小管把不同频率的探测音送入密闭的外耳道。探测音一部分被鼓膜吸收，另一部分被反射回密闭的外耳道中。第二根小管与检测系统相连接，检测反射回来的声波，按不同敏感度等级转换成电压值并显示出来。反射波值与鼓膜吸收的声能是成反比的。第三根小管接一气泵，用以调节密闭的外耳道压力。外耳道压力的大小可以从显示屏上看到，并可借以检查耳塞探头是否与外耳道密合。耳机带在测试耳的对侧耳朵上，发出不同频率的探测音，检查两耳之间声音交叉传导器官是否有病变。



主机配置包括内置热敏打印机,RS232C数据接口,并行打印口,2CC藕合腔和仿真耳等。



主机的内部电路则由以下电路连接组成:电源板、主控制板、阻抗板、音频计量板、键盘板和内置打印机控制板。电源板的功能是为各电路板、泵和内置打印机供电。主控制板由CPU电路及其外围电路组成,为全机指挥中心。阻抗板的功能主要围绕音频检测展开。音频测量板具有音频测量功能，并控制探头工作，可以自动校正输入声音的声压级，使外耳道的声压维持不变，并将前后输入外耳道声音声压级进行比较。实际的声阻抗或声顺值，可直接读出。键盘板电路，除了键盘功能外，还有一个独立部分用来控制液晶屏的显示。
